Болт с уменьшенной головкой ГОСТ 7795-70


Крепежные изделия // Болт с уменьшенной головкой ГОСТ 7795-70


В качестве материала для изготовления болтов по ГОСТ 7795-70 методом холодной высадки на автоматах с последующей накаткой резьбы используется стальная углеродистая проволока ГОСТ 17305 повышенной точности изготовления. Требования по диаметру проволоки зависят от модели пресс-автомата и конструкции болта.

ГОСТ 7795-70 распространяется на шестигранный болт с уменьшенной головкой и направляющим подголовком класса точности В с диаметром резьбы от 6 до 48 мм.

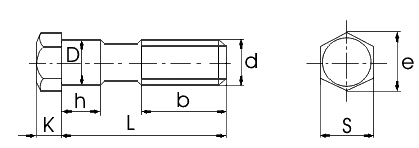

Болт с уменьшенной головкой ГОСТ 7795-70 должен соответствовать конструкции и размерам, указанным на чертеже и в таблице.

d 6 8 10 12 14 16 18 20 22 24 27
шаг резьбы 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
D 6 8 10 12 14 16 18 20 22 24 27
h - не менее 3 4 5 6 7 8 9 10 11 12 14
S 10 12 14 17 19 22 24 27 30 32 36
К 4 5 6 7 8 9 10 11 12 13 15
e, не менее 10.9 13.1 15.3 18.7 20.9 23.9 26.2 29.6 33.0 35.0 39.6
b 18 22 26 30 34 38 42 46 50 54 60
L 28-60 35-100 40-130 45-130 55-130 60-130 65-130 70-130 75-130 80-130 90-130
L, мм/ d мм Теоретическая масса 1000 кг болтов, кг
28 8.236 - - - - - - - - - -
30 8.589 - - - - - - - - - -
32 8.942 - - - - - - - - - -
35 9.472 17.25 - - - - - - - - -
38 10.020 18.21 - - - - - - - - -
40 10.360 18.84 30.27 - - - - - - - -
45 11.240 20.44 32.78 50.11 - - - - - - -
50 12.120 22.03 35.29 53.75 - - - - - - -
55 13.010 23.63 37.81 57.38 79.81 - - - - - -
60 13.890 25.22 40.32 61.02 84.79 116.6 - - - - -
65 14.780 26.81 42.83 64.66 89.77 123.3 157.6 - - - -
70 15.660 28.41 45.35 68.30 94.74 130.0 165.8 213.7 - - -
75 16.540 30.00 47.86 71.94 99.72 136.6 174.1 224.1 281.7 - -
80 17.420 31.60 50.37 75.58 104.70 143.3 182.4 234.5 294.5 353.2 -
85 18.310 33.19 52,88 79.22 109.70 150.0 190.7 245.0 307.3 368.2 -
90 19.190 34.78 55.40 82.87 114.70 156.6 198.8 255.6 320.1 383.2 509.8
95 - 36.38 57,91 86.51 119.60 163.3 207.2 265.8 332.9 398,2 529.2
100 - 37.97 60.42 90.15 124.60 170.0 216.5 276.2 345.8 413.2 548.5
105 - - 62.93 93.79 129.60 176.6 223.7 286.6 358.5 428.2 567.9
110 - - 65.45 97.43 134.50 185.3 231.7 297.0 371.3 443.2 587.2
115 - - 67.96 101.10 139.50 190.0 240.3 307.4 384.1 458.2 606.6
120 - - 70.47 104.80 144.50 196.6 248.6 317.9 396.9 473.2 625.9
125 - - 72.99 108.40 149.50 203.3 256.8 328.3 409.7 488.2 645.3
130 - - 75.50 112.00 154.50 210.0 265.1 338.7 422.5 503.2 664.7

Резьба болтов - по ГОСТ 24705, сбег и недорез резьбы - по ГОСТ 27148, концы болтов - по ГОСТ 12414, радиус под головкой - по ГОСТ 24670.

Не установленные стандартом ГОСТ 7795-70 допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

Допускается по соглашению между изготовителем и потребителем изготавливать болты с уменьшенной головкой ГОСТ 7795-70 исполнений 1 и 2 с высотой головки k1. Вариант исполнения головки устанавливает изготовитель.

Допускается для нанесения знаков маркировки изготавливать болты с уменьшенной головкой ГОСТ 7795-70 исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.

Технические требования к болтам по ГОСТ 1759.0.

Примеры условного обозначения:

Болт с уменьшенной головкой исполнения 1 с диаметром резьбы d = 12 мм, длиной l = 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

Болт М12-6gх60.58 ГОСТ 7795-70

Болт ГОСТ 7795-70 исполнения 2, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Болт 2М12х1,25-6gх60.109.40Х.016 ГОСТ 7795-70
