Гайка оцинкованная ГОСТ 10605-94


Крепежные изделия // Гайка оцинкованная ГОСТ 10605-94


Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В по ГОСТ 10605-94 изготавливаются из углеродистой стали без покрытия или с цинковым покрытием (гайка оцинкованная), а также из коррозионно-стойкой стали.

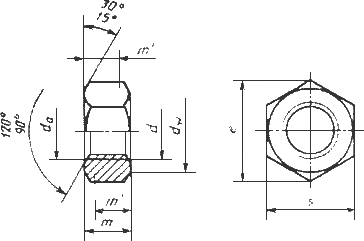

Рисунок 1

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
ГОСТ 10605-94 распространяется на шестигранные гайки с диаметром резьбы от 52 до 150 мм, класса точности В.

2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 9150-81 ОНВ. Резьба метрическая. Профиль.
ГОСТ 16093-81 ОНВ. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 Изделия крепежные. Правила приемки
ГОСТ 18126-72 Болты и гайки с диаметром резьбы свыше 48 мм. Технические условия
ГОСТ 18100-72 Изделия крепежные. Общие технические условия. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 24705-81 ОНВ. Резьба метрическая. Основные размеры

3 РАЗМЕРЫ
Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

Таблица 1
мм

Резьба d (52) 56 64 72 (76) 80 90 100 110 125 140 150
Р крупный 5,0 5,5 6,0 - - - - - - - - -
мелкий 3,0 4,0 6,0 и 4,0
da мин. 52 56 64 72 76 80 90 100 110 125 140 150
макс. 56,2 60,5 69,1 77,8 82,1 68,4 97,2 108,0 118,8 135,0 151,2 162,0
dw мин. 74,2 78,7 88,2 97,7 102,4 107,2 121,1 135,4 144,9 168,6 187,2 211,0
e мин. 88,25 93,56 104,86 116,16 121,81 127,46 144,08 161,03 172,33 200,58 222,72 250,97
m макс. 42 45 51 58 61 64 72 80 88 100 112 128
мин. 40,4 43,4 49,1 56,1 59,1 62,1 70,1 78,1 85,8 97,8 109,8 125,5
т* мин. 32,3 34,7 39,3 44,9 47,3 49,7 56,1 62,5 68,6 78,2 87,8 100,4
S ном.-макс. 80 85 95 105 110 115 130 145 155 180 200 225
мин. 78,1 82,8 92,8 102,8 107,8 112,8 127,5 142,5 152,5 177,5 197,1 222,1

Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения:

Гайка оцинкованная диаметром резьбы 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным:

Гайка М 56.05.019 ГОСТ 10605-94

Гайка с мелким шагом резьбы с полем допуска 6Н, из материала группы 21, из стали марки 12Х18Н9Т без покрытия:

Гайка М 56 х 4.21.12Х18Н9Т ГОСТ 10605-94

Гайка оцинкованная диаметром резьбы 72 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным:

Гайка М 72.05.019 ГОСТ 10605-94

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Материал Углеродистая сталь Коррозионно-стойкая сталь
Общие технические требования ГОСТ 18126
  Размеры Профиль и основные размеры
Резьба Стандарт ГОСТ 9150, ГОСТ 24705
  Допуски
  Стандарт ГОСТ 16093
Механические Группа 02, 04, 05, 06, 07 11, 21, 23, 25
свойства Стандарт ГОСТ 18126
Допуски Класс точности В
  Стандарт ГОСТ 1759.1
Окончательная обработка поверхности изделия Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Покрытия - по ГОСТ 18126
Приемка ГОСТ 17769
Маркировка и упаковка ГОСТ 18126, ГОСТ 18160

Теоретическая масса стальных болтов указана в приложении А.

ПРИЛОЖЕНИЕ А
(справочное)
МАССА СТАЛЬНЫХ ГАЕК

Шаг резьбы, мм Теоретическая масса гайки, кг » при номинальном диаметре резьбы d, мм
  (52) 56 64 72 (76) 80 90 100 110 125 140 150
Крупный 5,0; 5,5 и 6,0 1,21 1,45 1,99 - - - - - - - - -
Мелкий 3,0 и 4,0 1,18 1,42 1,94 2,63 2,99 3,39 4,88 6,76 8,12 12,79 17,43 24,51
Мелкий 6,0 - - - 2,69 3,06 3,47 4,98 6,88 8,27 12,99 17,67 24,83
