Винт с полупотайной головкой ГОСТ 17474-80


Крепежные изделия // Винт с полупотайной головкой ГОСТ 17474-80

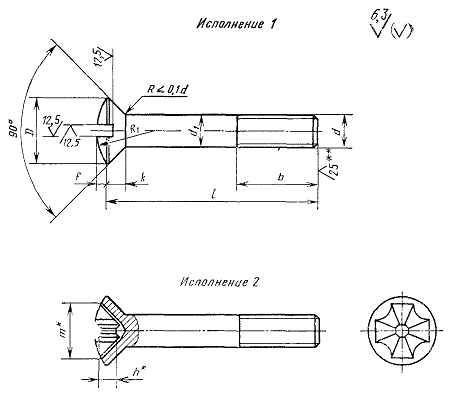

ГОСТ 17474-80 распространяется на винт с полупотайной головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

МАРКА СТАЛИ: 10кп
КЛАСС ТОЧНОСТИ: В
Поле допуска резбы: 6g

d 3 4 5 6 8 10
D 5,6 7,4 9,2 11,0 14,5 18,0
k 1,65 2,2 2,5 3 4 5
b 12 14 16 18 22 26
L 4-30 5-40 6-95 8-100 10-100 12-100
Длина Масса 1000 штук, кг
4 0,332 - - - - -
5 0,375 0,764 - - - -
6 0,419 0,840 1,428 - - -
7 0,462 0,919 1,550 - - -
8 0,505 0,995 1,679 2,598 - -
9 0,549 1,072 1,801 2,773 - -
10 0,592 1,148 1,923 2,947 5,865 -
11 0,635 1,224 2,045 3,12 2 6,180 -
12 0,679 1,301 2,167 3,297 6,612 11,15
13 0,722 1,377 2,290 3,471 6,927 11,65
14 0,765 1,454 2,412 3,646 7,242 12,15
16 0,852 1,607 2,656 3,995 7,874 13,15
18 0,939 1,760 2,900 4,344 8,504 14,43
20 1,025 1,912 3,145 4,694 9,135 15,42
22 1,112 2,065 3,389 5,043 9,766 16,42
25 1,242 2,295 3,756 5,567 10,712 17,92
28 1,372 2,524 4,122 6,091 11,658 19,41
30 1,459 2,677 4,367 6,440 12,290 20,41
32 - 2,830 4,611 6,789 12,920 21,41
35 - 3,059 4,978 7,313 13,867 22,90
38 - 3,287 5,344 7,837 14,813 24,40
40 - 3,439 5,589 8,187 15,444 25,40
42 - - 5,833 8,535 16,075 26,39
45 - - 6,200 9,060 17,021 27,89
48 - - 6,560 9,584 17,967 29,39
50 - - 6,804 9,933 18,958 30,38
55 - - 7,415 10,806 20,175 32,88
60 - - 8,026 11,642 21,752 35,37
65 - - 8,637 12,515 23,329 37,86
70 - - 9,248 13,388 24,791 40,08
75 - - 9,859 14,261 26,368 42,57
80 - - 10,470 15,134 27,945 45,06
85 - - 11,081 16,007 29,522 47,56
90 - - 11,691 16,881 31,099 50,05
95 - - 12,302 17,754 32,677 52,54
100 - - 12,913 18,627 34,252 55,03

Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

Примеры условного обозначения:

Винт с полупотайной головкой класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A.M8 - 6gх50.48 ГОСТ 17474-80

Винт с полупотайной головкой класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8х1 - 6gх50 - 34.48.016 ГОСТ 17474-80

Диаметр гладкой части должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

По соглашению между потребителем и изготовителем допускается изготовлять винты с полупотайной головкой с длинами, не указанными в таблице.

Резьба винтов по ГОСТ 24705-81, сбег и недорез резьбы - по ГОСТ 10549-80. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

Технические требования - по ГОСТ 1759.0-87.
