Сетка рабица
55х55х1,5 оц. (1,5х10) - 515 a руб. с НДС
55х55х1,6 оц. (1,5х10) - 545 a руб. с НДС
Проволока колючая оцинкованная ГОСТ 285-69
Колючая проволока одноосновная ГОСТ 285-69 состоит из одной рифленой пряди (основы) с расположенными на ней на равных расстояниях друг от друга шипами.
Проволока ГОСТ 285 изготовляется трех видов:
- проволока колючая светлая (без покрытия) - К;
- проволока колючая оцинкованная - КЦ;
- проволока колючая оцинкованная пассивированная- КЦП.
Одноосновная рифленая колючая проволока ГОСТ 285 применяется для сооружения различных видов ограждений и препятствий. Изготавливается проволока колючая из низкоуглеродистых марок стали типа (1-2) кп, (1-2) пс, (1-2) сп. Для защиты от коррозии проволока колючая имеет цинковое покрытие.
Поверхностная плотность цинка проволоки колючей
| Составляющая проволоки колючей | Диаметр, мм | Поверхностная плотность цинка, г/мм2 | |||
|---|---|---|---|---|---|
| I класс | II класс | III класс | IV класс | ||
| Основы | 2.8 | 80 | 114 | 175 | 260 |
| Шипа | 2.0 | 60 | 85 | 147 | 240 |

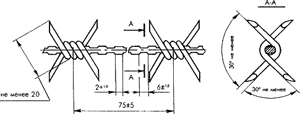

Основу колючей проволоки изготовляют путем рифления, в результате которого на поверхности проволоки образуются чередующиеся на равных расстояниях впадины и выступы. Расположение выступов и впадин с одной стороны основы относительно другой не регламентируется.
Проволока, образующая шипы, обвивается вокруг основы приблизительно на 1 3/4 оборота.
Примеры условных обозначений:
проволока колючая светлая:
Проволока К ГОСТ 285-69
проволока колючая оцинкованная:
Проволока КЦ ГОСТ 285-69
проволока колючая оцинкованная пассивированная:
Проволока КЦП ГОСТ 285-69
Для изготовления основы и шипов колючей проволоки применяется проволока, изготовленная из катанки по ГОСТ 14085-68. Допускается изготовление проволоки из катанки, полученной из стали марки 08 кп по ГОСТ 1050-74.
Материал для изготовления основы колючей проволоки - термообработанная проволока, которая должна иметь временное сопротивление разрыву не менее 35 кгс/мм2 (343 Н) и выдерживать без разрушения не менее пяти перегибов на 180 градусов.
Шипы колючей проволоки изготовляют из термически необработанной проволоки с временным сопротивлением разрыву не менее 120 кгс/мм2 (1177 Н).
Концы шипов должны быть прямыми и острыми (угол заострения должен соответствовать указанному на чертеже). Допускается притупление и погнутость не более одного шипа на каждом метре колючей проволоки.
Шипы должны сидеть на основе неподвижно. Допускается провертывание шипов вокруг основы на угол не более 30 градусов и перемещение шипов вдоль основы в пределах расстояния между выступами основы.
Допускается пропуск шипов, а также наличие провертывающихся шипов на участках длиной не более 0,5 м при условии, если общая длина таких участков в мотке не превышает 4 м и расстояние между ними не менее 5 м.
На поверхности основы светлой проволоки не допускаются плены, раковины, трещины, расслоения и ржавчина. На поверхности шипов светлой проволоки допускаются продольные и поперечные риски.
Светлая колючая проволока ГОСТ 285 смазывается олифой или другими материалами, обеспечивающими сохранность проволоки от коррозии при транспортировании и хранении.
Проволока колючая оцинкованная и проволока колючая оцинкованная пассивированная поставляется без смазки. Пассивированная проволока должна быть покрыта пассивной пленкой. Цвет пассивной пленки от светло-желтого до серо-желтого.
Вид поставки проволоки ГОСТ 285 - мотки массой до 35 кг.
Также мы поставляем:
Проволока вязальная ГОСТ 3282-74Проволока вязальная ГОСТ 3282-74 - круглая стальная низкоуглеродистая проволока общего назначения, предназначенная для увязки, устройства ограждений и других целей. Для производства проволоки вязальной нами освоен отжиг стальной низкоуглеродистой термонеобработанной проволоки ГОСТ 3282-74, что позволяет осуществлять ее поставки в широком ассортименте.
Углеродистая проволока ГОСТ 17305-71ГОСТ 17305-71 распространяется на круглую холоднотянутую термически необработанную проволоку из углеродистой качественной конструкционной стали. Углеродистая проволока используется в машиностроении, приборостроении, при производстве товаров народного потребления. Так проволока углеродистая повышенной точности изготовления широко применяется в качестве материала для изготовления крепежных изделий.
Проволока арматурная вр 1, вр 4 ГОСТ 6727-80ГОСТ 6727-80 распространяется на проволоку из низкоуглеродистой стали холоднотянутую периодического профиля класса Вр-1 для армирования железобетонных конструкций. Также низкоуглеродистая холоднотянутая проволока Вр-1 диаметром 3, 4 и 5 мм используется при производстве сетки кладочной, относящейся к классу легких сеток.
Проволока ГОСТ 3282-74 термонеобработанная (тн)Проволока термонеобработанная (т/н) ГОСТ 3282-74 - круглая стальная низкоуглеродистая проволока общего назначения предназначена для изготовления гвоздей и проволоки вязальной. Стальная низкоуглеродистая проволока общего назначения ГОСТ 3282-74 по виду поверхности изготовляется: без покрытия диаметром от 0,16 до 10,0 мм; с покрытием диаметром 0,20 до 6,0 мм.
Мы наработали огромный опыт в организации поставок метизной продукции любой сложности и комплектации. Наша компания поставляет продукцию во все регионы России, включая Москву и Московскую область, Санкт-Петербург и Ленинградскую область, Тулу, Калугу, Брянск, Липецк, Курск, Белгород, Воронеж, Ростов, Рязань и другие.
Собственное производство проволоки вязальной
Производство проволоки вязальной является приоритетным направлением производственной деятельности нашей компании. Производство организовано на современном немецком оборудовании и включает ряд последовательных операций: термообработка, волочение и другие, при осуществлении которых происходит уменьшение сечения заготовки и достигаются необходимые свойства проволоки. Вязальная проволока используется практически во всех отраслях промышленности, в строительстве, коммунальном хозяйстве и в быту.
Подробнее
