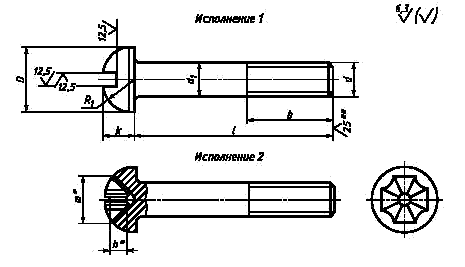

Винт с полукруглой головкой ГОСТ 17473-80


Крепежные изделия // Винт с полукруглой головкой ГОСТ 17473-80


ГОСТ 17473-80 распространяется на винт с полукруглой головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

МАРКА СТАЛИ: 10кп
КЛАСС ТОЧНОСТИ: В
Поле допуска резьбы: 6g

d 3 4 5 6 8 10
D 5,5 7 8,5 10 13 16
k 2,1 2,8 3,5 4,2 5,6 7
b 12 14 16 18 22 26
L 6-30 6-40 10-50 10-50 16-60 20-70
Длина Масса 1000 штук, кг
6 0,474 0,916 - - - -
7 0,517 0,993 - - - -
8 0,56 1,069 - - - -
9 0,604 1,146 - - - -
10 0,647 1,222 2,068 3,167 - -
11 0,690 1,299 2,191 3,342 - -
12 0,734 1,375 2,313 3,516 - -
13 0,777 1,451 2,435 3,691 - -
14 0,820 1,528 2,557 3,866 - -
16 0,907 1,681 2,802 4,125 8,264 -
18 0,994 1,834 3,046 4,564 8,896 -
20 1,080 1,987 3,290 4,914 9,526 16,19
22 1,167 2,139 3,535 5,263 10,157 17,19
25 1,297 2,369 3,901 5,787 11,104 18,68
28 1,427 2,598 4,268 6,311 12,05 20,18
30 1,514 2,715 4,512 6,66 12,681 21,18
32 - 2,904 4,756 7,009 13,311 22,17
35 - 3,133 5,123 7,533 14,258 23,67
38 - 3,363 5,490 8,057 15,204 25,16
40 - 3,515 5,734 8,407 15,835 26,16
42 - - 5,978 8,755 16,465 27,16
45 - - 6,345 9,28 17,412 28,66
48 - - 6,711 9,803 18,358 30,15
50 - - 6,956 10,152 18,989 31,15
55 - - - 11,025 20,566 33,64
60 - - - 11,899 22,143 36,13
65 - - - - - 38,63
70 - - - - - 41,12

Примечание: Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

Примеры условного обозначения:

Винт с полукруглой головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A.M8 - 6gх50.48 ГОСТ 17473-80

Винт с полукруглой головкой класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт В2.М8х1 - 6gх50 - 34.48.016 ГОСТ 17473-80

Диаметр гладкой части d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в таблице.

Резьба винтов по ГОСТ 24705-81, сбег и недорез резьбы - по ГОСТ 10549-80, радиус под головкой - по ГОСТ 24670-81. Шлицы прямые по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-85.

Технические требования - по ГОСТ 1759.0-87.
